平移門工作原理

信息來源：西安銅門時間：2018-06-09 09:50:08 瀏覽次數:-

感應自動門機的種類很多，且在選購自動門機一篇中已有簡單介紹，在此，僅以平移型感應自動門機為例介紹一下自動門機的基本工作原理。

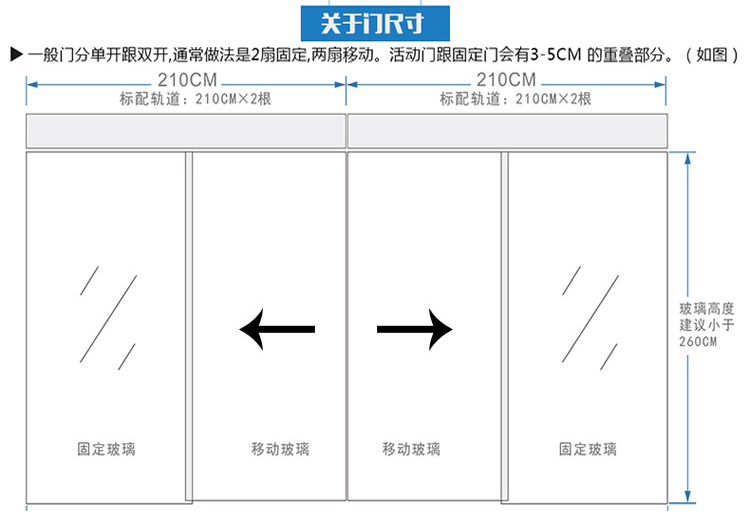

平移門

首先，平移式自動門機組由以下部件組成：

（1）主控制器：它是自動門的指揮中心，通過內部編有指令程序的大規模集成塊，發出相應指令，指揮馬達或電鎖類系統工作；同時人們通過主控器調節門扇開啟速度、開啟幅度等參數。

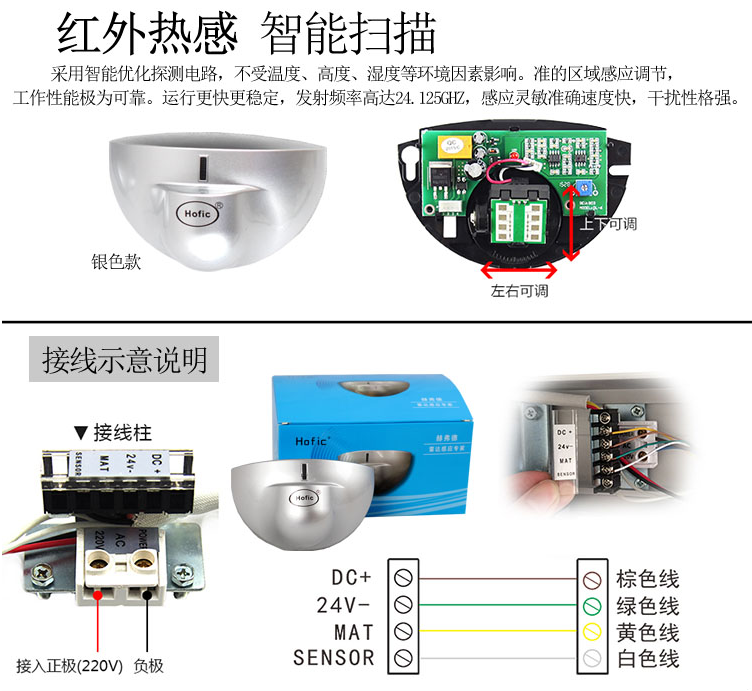

紅外熱感應器

（2）感應探測器：負責采集外部信號，如同人們的眼睛，當有移動的物體進入它的工作范圍時，它就給主控制器一個脈沖信號；

（3）動力馬達：提供開門與關門的主動力，控制門扇加速與減速運行。

（4）門扇行進軌道：就象火車的鐵軌，約束門扇的吊具走輪系統，使其按特定方向行進。

（5）門扇吊具走輪系統：用于吊掛活動門扇，同時在動力牽引下帶動門扇運行。

（6）同步皮帶（有的廠家使用三角皮帶）：用于傳輸馬達所產動力，牽引門扇吊具走輪系統。

（7）下部導向系統：是門扇下部的導向與定位裝置，防止門扇在運行時出現前后門體擺動。

當門扇要完成一次開門與關門，其工作流程如下：

感應探測器探測到有人進入時，將脈沖信號傳給主控器，主控器判斷后通知馬達運行，同時監控馬達轉數，以便通知馬達在一定時候加力和進入慢行運行。馬達得到一定運行電流后做正向運行，將動力傳給同步帶，再由同步帶將動力傳給吊具系統使門扇開啟；門扇開啟后由控制器作出判斷，如需關門，通知馬達作反向運動，關閉門扇。

現在很多用戶，想在自動門上加裝門禁系統，以實現合法人員刷卡后，自動門打開，出來時可以選擇刷卡確認后開門，或者人到直接開門的模式。在自動門的方便豪華的特點上融入了安全要素。

實現方法：以天卓的TS120門雙向門禁控制器為例子。

自動門的紅外探頭一般有4條線連接自動門控制板接線端，其中兩條是電源線，不用管。另外兩條是控制線，在自動門控制板接線處，拆下來。原來接這兩條線的端子，分別接 WG2001控制器繼電器輸出的 COM 和 NO，如果COM上有接電源，請撤掉。因?yàn)樽詣?dòng)門需要的是開關信號，不是電信號。

接線完畢后，請?jiān)O(shè)置授權卡權限和開門延時時間。

如果設置完畢后，出現以下異常：門開了一半就馬上關閉了，或者關了一半又打開了。這個是因?yàn)椋刂破骼^電器對電鎖保護電路對自動門有副作用，請拆除或者剪斷繼電器旁邊的藍色的壓敏元件和黑色的二極管。剪斷每個元件的一個管腳并翹起即可。

這樣就可以實現良好的自動門門禁管理了，如果出來時也要刷卡，實現的方法一樣。
